このアンテナを発明したのは、スイスのアマチュア無線家であるHB9CＶで、皆さんご存知の2エレHB9CVとキュービカル・クワッドを合わせた変形アンテナです。 基本的には、2エレメントで両エレメント間を直接位相をして指向性を得たものです。 エレメント全周が、1波長のループを二つ重ねており、後方の素子は位相によって1/4λ分位相が遅れ、更に逆位相にさせているので合計3/4λ分位相が遅れ、その電波が 前方の素子まで届くとき、さらに1/4λ分遅れる為、合計1λの遅れとなり、前方の素子と同位相となり、合算されて強められます。同様に後方に対しては、打ち消されます。 これによりコンパクトで、高利得のビームアンテナとなるのです。 多くの方から、遠方とのＱＳＯに威力を発揮して喜ばれています。 |
| New MK-4WDの特徴 | ||||
| ○ コンパクトながら指向性があり、高利得です。 | ||||
| ○ 受風面積が小さいので、強風でも安心です。 | ||||
| ○ アパートやマンション等のベランダに設置して、TV用のローターで回転させても目立ちません。 | ||||
| ○ パーツが少ないので、組立、分解、撤去が簡単で、移動用に便利です。 | ||||
| ○ エレメントの材質はステンレスで、そのほかの部分は真鍮にニッケルメッキ仕上げで、腐食にも強くなっています。 | ||||
| New MK-4WDの定格及び価格 | ||||||||||
| 周 波 数 |
430MHz ～ 440MHz |
|||||||||
|
利 得 |
16ｄＢ |
|||||||||
|
Ｆ Ｂ 比 |
20ｄＢ |
|||||||||
|
インピーダンス |
50Ω |
|||||||||
|
接 栓 |
Ｍ型 |
|||||||||
|
ＶＳＷＲ |
1.5以下 |
|||||||||
|
最 大 幅 |
700ｍｍ |
|||||||||
|
回転半径 |
350mm |
|||||||||
|
耐 風 圧 |
50m/s |
|||||||||
|
適合マスト |
25Φ ～ 45Φ（希望により60Φまで変更可能） |
|||||||||
|
サ イ ズ |
700×180mm(詳しくは、写真をご覧ください。) |
|||||||||
|
重 量 |
960ｇクロスマウントを含む（アンテナ本体600ｇ） |
|||||||||
|
価格(税込み) |
29,800円 |
|||||||||

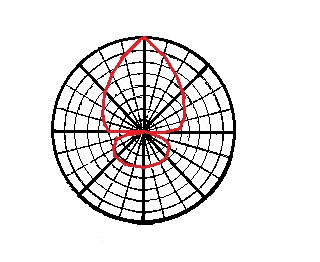

| ビームパターン | S W R |
 |

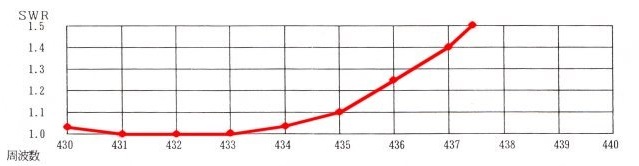

 ＳＷＲは、製作時にBR-400(クラニシ社製)で測定して、同梱してお送りいたします。 |
New MK-4WDを垂直に2段、あるいは水平に2列にスタックで使用したい方のために、
下の表の3機種をご用意しております。目的や設置場所等に応じて、お選びください。
| 仕様及び価格 (令和5年2月１日以降) |
||||||
| 品 名 | New MK-4WDⅡ | New MK-4WDGⅡ | New MK-4WDX | |||
| 形 式 | ２パラ２段 | ４パラ | ４パラ２段 | |||

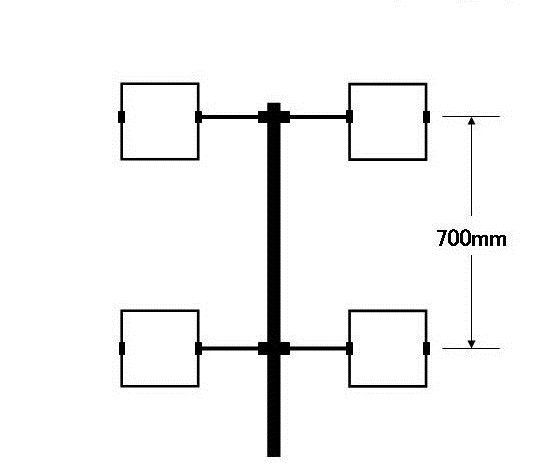

| イメージ図(画像をクリックすると拡大) |  |
 |
 |
|||
| 構成 | New MK-4WD ２本 MK-Y2(二分配ケーブル)１本 |
New MK-4WD ２本 MK-Y2(二分配ケーブル) １本 ４パラブーム・キット １組 |
New MK-4WD ４本 MK-Y2(二分配ケーブル) ３本 ４パラ２段・キット １組 |
|||
| Ｆ利得 | １９ ｄＢ (スタックと同じビーム・パターン) |
１９ ｄＢ (シャープなビーム・パターン) |
２２ ｄＢ (高利得でシャープなビーム・パターン) |
|||
| サイズ | 700×880mm | 1,976×700mm | 1,976×880mm | |||
| 接 栓 | M型Ｊ | |||||
| VSWR | 1.5以下 | |||||
| 重 量 | 2.22ｋｇ | 4.10ｋｇ | 7.29ｋｇ | |||
| 価 格(税込み) | 62,000円 | 66,000円 | 135,000円 | |||

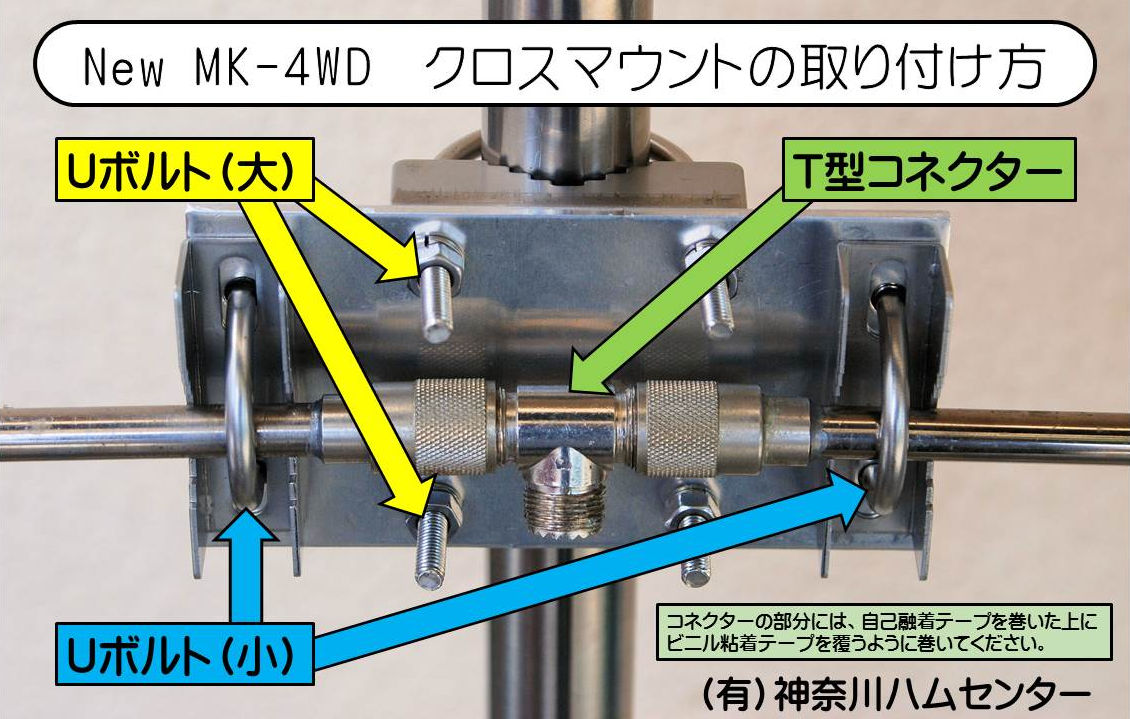

New MK-4WDは、必ず付属のクロスマウントを次の写真のように使用して設置してください。
購入をご希望の場合には、電話・電子メールでお申し込みください。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TEL・FAX：045-831-3671
